商品の詳細:
|
| サイズ: | 18.2*26.7*2.8mm | TX力: | 17dBm |
|---|---|---|---|
| RXの感受性: | -95dBm | 現在のTX: | 278mA |
| 現在のRX: | 59mA | スタンバイの流れ: | 4uA |
| アンテナタイプ: | 破片のアンテナ | チップセット: | CC3200 |
| ハイライト: | チタニウムCC3200 Wifiモジュール,Ta3200R1DのチタニウムCC3200 Wifiモジュール,ODM OEM cc3200のwifiモジュール |
||

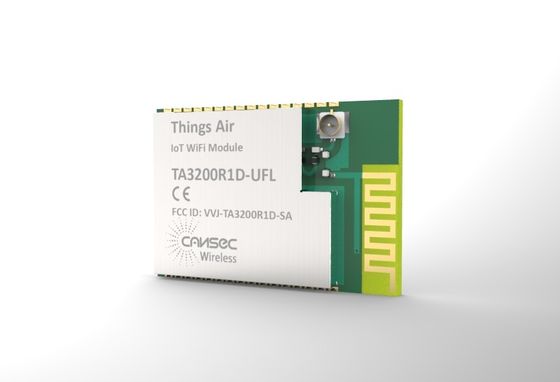

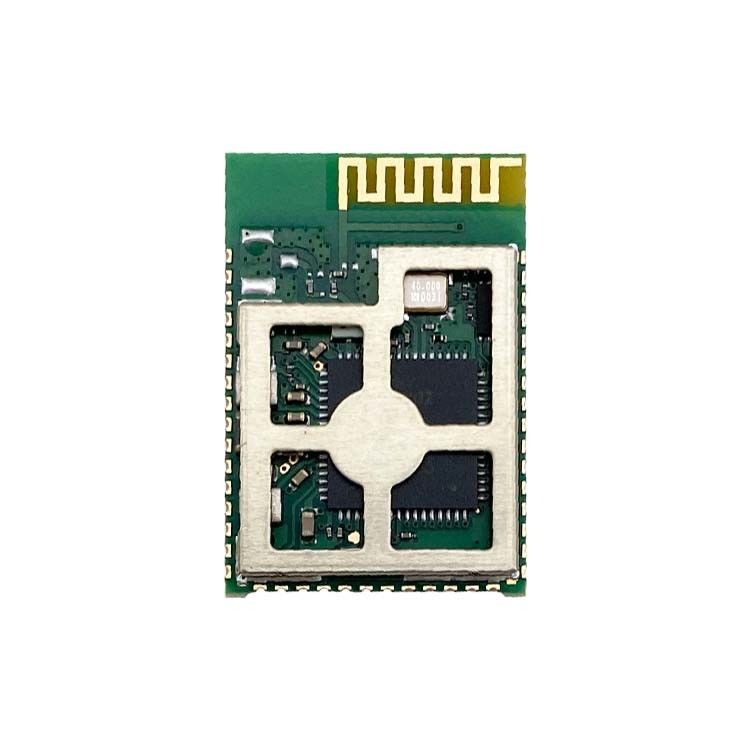

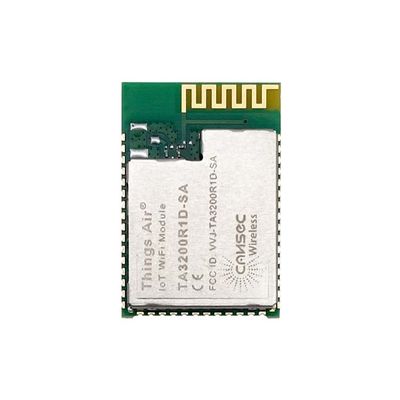

柔軟なODM/OEMオプション Cansec Ta3200R1D Ti CC3200 Rf 無線送信機と受信機 モジュール Wifi モジュール
柔軟なODM/OEMオプション Cansec Ta3200R1D Ti CC3200 Rf 無線送信機と受信機 モジュール Wifi モジュール
購入リンク↓↓↓
| パッド番号 | ピン名 | 記述 | CC3200 Pkg ピンの番号 |
| 1 | GND | 地面 | 65 |
| 2 | アントセル1 | アンテナ選択制御 | 29 |
| 3 | アントセル2 | アンテナ選択制御 | 30 |
| 4 | nRESET | マスターチップリセット 活性低 内部プールアップ | 32 |
| 5 | SOP2 | パワーの感覚 2 | 21 |
| 6 | SOP1 | 感覚 の 力 1 | 34 |
| 7 | SOP0 | 権力の感覚 0 | 35 |
| 8 | NC | - | - |
| 9 | NC | - | - |
| 10 | NC | - | - |
| 11 | GND | 地面 | 65 |
| 12 | GND | 地面 | 65 |
| 13 | VBT_CC | チップ供給電圧 (VBAT) | 10,37,39,44,54 |
| 14 | VDD_ANA2 | ANA2 DCDC O について | 47 |
| 15 | GPIO_30 | 一般目的のI/O | 53 |
| 16 | GPIO_31 | 一般目的のI/O | 45 |
| 17 | GND | 地面 | 65 |
| 18 | GPIO_00 | 一般目的のI/O | 50 |
| 19 | GPIO_01 | 一般目的のI/O | 55 |
| 20 | GPIO_02 | 一般目的のI/O | 57 |
| 21 | GPIO_03 | 一般目的のI/O | 58 |
| 22 | GPIO_04 | 一般目的のI/O | 59 |
| 23 | GPIO_05 | 一般目的のI/O | 60 |
| 24 | GPIO_06 | 一般目的のI/O | 61 |
| 25 | GPIO_07 | 一般目的のI/O | 62 |
| 26 | GPIO_08 | 一般目的のI/O | 63 |
| 27 | GPIO_09 | 一般目的のI/O | 64 |
| 28 | GND | 地面 | 65 |
| 29 | GND | 地面 | 65 |
| 30 | GPIO_10 | 一般目的のI/O | 1 |
| 31 | GPIO_11 | 一般目的のI/O | 2 |
| 32 | GPIO_12 | 一般目的のI/O | 3 |
| 33 | GPIO_13 | 一般目的のI/O | 4 |
| 34 | GPIO_14 | 一般目的のI/O | 5 |
| 35 | GPIO_15 | 一般目的のI/O | 6 |
| 36 | GPIO_16 | 一般目的のI/O | 7 |
| パッド番号 | ピン名 | 記述 | CC3200 Pkg ピンの番号 |
| 37 | GPIO_17 | 一般目的のI/O | 8 |
| 38 | GPIO_22 | 一般目的のI/O | 15 |
| 39 | JTAG_TDI | JTAG TDI デフォルト パイナウットをリセット | 16 |
| 40 | JTAG_TDO | JTAG TDO デフォルト パイナウットをリセット | 17 |
| 41 | GPIO_28 | 一般目的のI/O | 18 |
| 42 | JTAG_TCK | JTAG/SWD TCK リセット デフォルト パイナウット | 19 |
| 43 | JTAG_TMS | JTAG/SWD TMS リセット デフォルト パイナウット | 20 |
| 44 | GND | 地面 | 65 |
