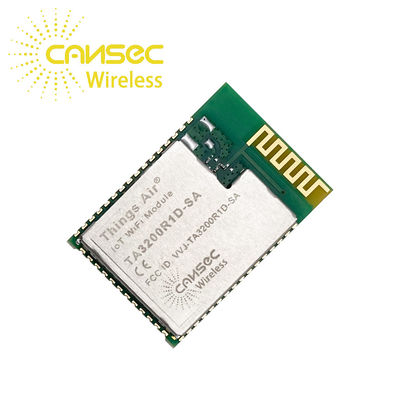

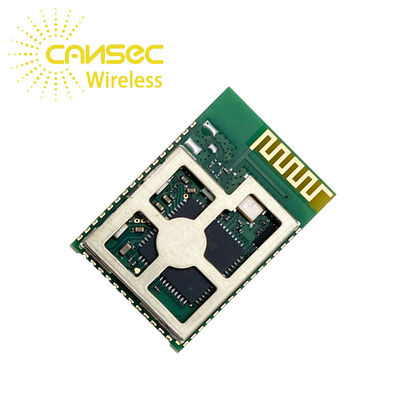

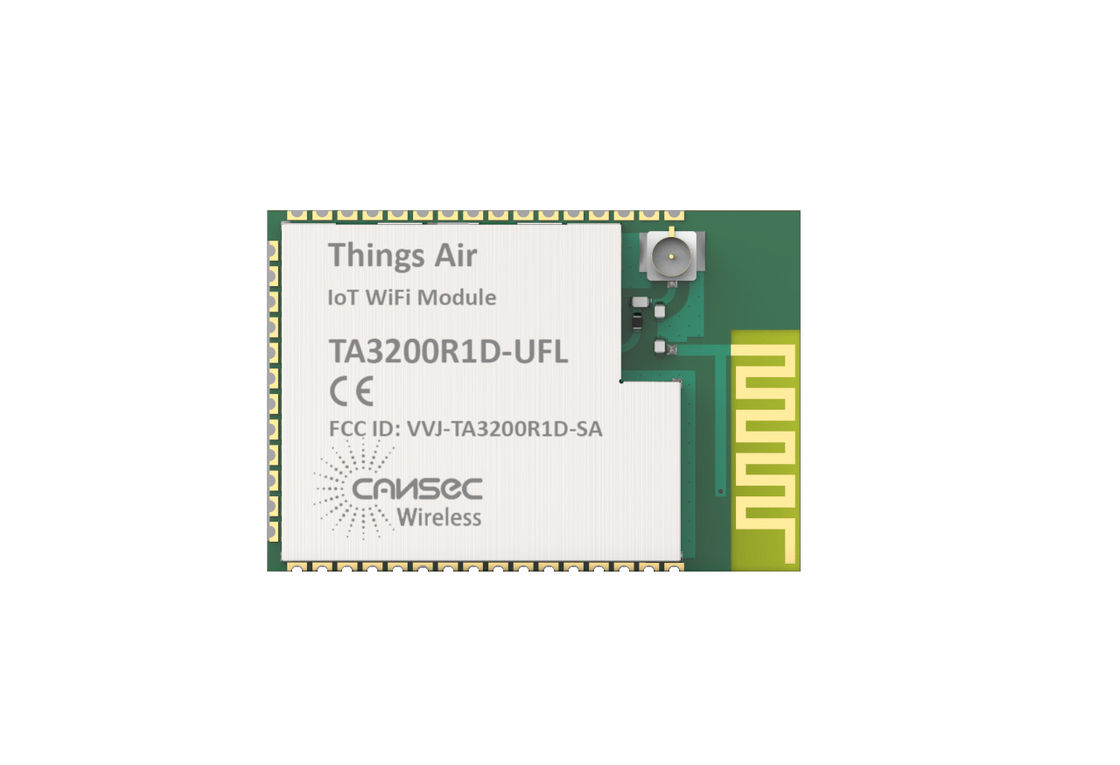

Ta3200R1DのチタニウムCC3200 IoT Wifiモジュール

• Wi-Fi マイクロコントローラ モジュール

- ARM Cortex-M4 マイクロコントローラ 802.11b/g/n Wi-Fiネットワークプロセッサ

- 業界標準のBSDソケットAPIと組み込みWi-Fiドライバー,サプリカント,TCP/IP v4ネットワークスタック

- ハードウェア暗号エンジン TLS (SSL) インターネットセキュリティ

- 高級低電力Wi-Fiモード

- スマートコンフィギング技術,WPS,APモードで,Wi-Fiネットワークに接続するためのヘッドレスデバイスを設定します

- シークレットデバイス オプション オンチップ 128 ビット 秘密鍵とセキュアブート

• アプリケーション マイクロコントローラーサブシステム

- ARM Cortex-M4 コア 80MHz

- 埋め込みメモリオプション

• 搭載フラッシュ
• RAM (最大 256KB)
• ROM の周辺ドライバ
• 8Mbit-オンボードフラッシュ

- ハードウェア・暗号エンジンの先端版

ハードウェアのセキュリティ

• AES,DES,および3DES
• SHAとMD5
• CRCとチェックサム

- 8ビット,高速,並行カメラインターフェース

- 1 マルチチャネルオーディオシリアルポート (McASP) インターフェース

- 1 SD (MMC) インターフェース

- 32チャネル マイクロダイレクトメモリ アクセス (μDMA)

- 2ユニバーサルアシンクロン受信機/送信機 (UART)

- 2 シリアル перифериカル インターフェイス (SPI)

- 1 統合回路 (I2C)

- 4つの汎用タイマー

- 16ビットパルス幅調節 (PWM) モード

- 1 ウォッチドッグタイマーモジュール

- 4チャネル 12ビット アナログ・デジタル変換器 (ADC)

- 最大22個個別プログラム可能なGPIOピン

• Wi-Fiネットワークプロセッササブシステム

- 802.11b/g/n ラジオ,ベースバンド,および中等アクセス制御

- TCP/IPスタック

• 8 同時に TCP,UDP,または RAW ソケット
• 2つの同時TLS v1.2またはSSL 3.0ソケット

- 256ビット暗号化で高速で安全なWLAN接続のための強力な暗号エンジン

- ステーション,アクセスポイント,Wi-Fiの直接モード

- WPA2 個人および企業セキュリティ

- Wi-Fi セキュリティ状態を管理するための SimpleLink 接続マネージャー

- TX パワー18dBm

- RX感受性

• -94.7dBm 1DSSSで
• -87dBm 11 CCK で
• -73dBm 54 OFDMで

- アプリケーションのスループット

• UDP: 16Mbps
• TCP: 12Mbps
• 電力管理サブシステム

- 統合 DC-DC変換器 幅広く電圧を供給する

• VBAT:2.3から3.6V

-3.6Vの低電力消費

• リアルタイムクロック (RTC) 28μA
• 低電力深睡眠 < 275μA
• 静止接続: 0.875mA@DTIM=1
• RX トラフィック:54mA@54OFDM
• TXトラフィック: 223mA@54OFDM

- 組み込みクロックソース

• 40内部オシレーター付き0.0MHzのクリスタル
• 32.768kHz クリスタル (RTC)
• パッケージと運用条件

• 1.27mmピッチ,44ターミナル,18.22mm×26.65mmスタンプパッケージ 簡単な組み立てと低コストPCB設計
• 動作温度範囲: -20°Cから+70°C

注:電池が電源を供給できない場合は,追加の脱結合コンデンサを追加することを検討します.

この2つのコンデンサターが VBT_CCのポートに閉じられていることを確認してください
