商品の詳細:
|
| TX力: | 8 dBm | 現在のTX: | 12 mA |
|---|---|---|---|
| RXの感受性: | -102dBm | 現在のRX: | 5.3 mA |
| 睡眠の消費電流: | 0.7μA | I/O: | 12 |
| BLEバージョン: | BLE5で3 | ||
| ハイライト: | Ti CC2340 低電源ブルートゥースモジュール,2 4GHz 低電源ブルートゥースモジュール,Bluetooth 5.3 Wi-Fi ブレーモジュール |
||

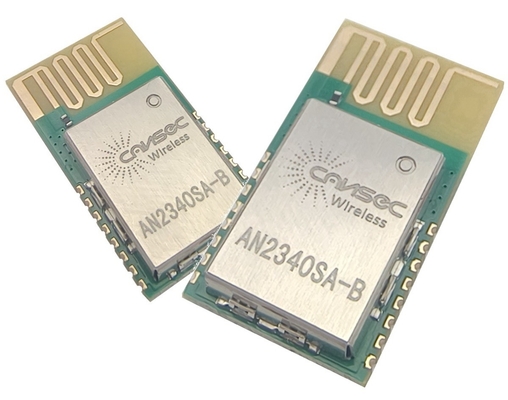

AN2340モジュールは,TIのCC2340をベースに設計されている.SimpleLinkTM CC2340R5デバイスは,Bluetooth® 5.3 Low Energy,Zigbee®,IEEE 802を標的にした2.4 GHzワイヤレスマイクロコントローラー (MCU) である.15.4独自の2.4GHzアプリケーション.このデバイスは,低電力ワイヤレス通信に最適化されており,ビルディング自動化 (ワイヤレスセンサー) のOAD (オーバー・ザ・エア・ダウンロード) サポートを搭載している.医療,小売 EPOS (電子販売ポイント),ESL (電子棚ララベル),個人電子機器 (おもちゃ,HID,スタイラスペン) の市場.このデバイスの特徴は,:
* Bluetooth ® 5 機能のサポート: LE コードされた PHY (長距離), LE 2‐Mbit PHY (高速),広告拡張,複数の広告セット, CSA#2,方向探知,Bluetooth ® 4 のキー機能のバックグラウンド互換性とサポート.2 以前の低エネルギー仕様.
*SimpleLinkTM CC23xx ソフトウェア開発キット (SDK) に付属した完全合格のBluetooth ® 5.3 ソフトウェアプロトコルスタック.
* Bluetooth® メッシュ (低電力ノード) のサポート
* SimpleLinkTM CC23x0Rx ソフトウェア開発キット (SDK) の Zigbee® プロトコルスタックサポート.
* RTC の動作とRAM の完全な保持により,特に睡眠間隔が長いアプリケーションでは,バッテリーの寿命を大幅に延長できる0.7 μA の超低待機電流.
* BLE 専用用用用例では非常に低い平均的な電流.TX 出力 = 0dBm と 1s の接続間隔で Bluetooth® Low Energy 接続で動作するときに平均的な電流 ~ 6uA.
購入リンク↓↓↓
|
ピンNO |
名前 | ピンタイプ | 記述 |
|---|---|---|---|
| 1 | DIO16_SWDIO | デジタル | GPIO,SWDインターフェース:モード選択またはSWDIO,ハイドライブ機能 |
| 2 | DIO17_SWDCK | デジタル | GPIO,SWDインターフェース:クロック,ハイドライブ機能 |
| 3 | DIO20_A11 | デジタルまたはアナログ | GPIO アナログ機能 |
| 4 | DIO21_A10 | デジタルまたはアナログ | GPIO アナログ機能 |
| 5 | DIO24_A7 | デジタルまたはアナログ | GPIO アナログ機能 ハイドライブ機能 |
| 6 | リセット_N | デジタル入力 | リセット,アクティブ-ロー,内部プルアップ |
| 7 | DIO6_A1 | デジタルまたはアナログ | GPIO アナログ機能 |
| 8 | GND | 固定ピン | GND に接続する |
| 9 | GND | 固定ピン | GND に接続する |
| 10 | DIO_13 | デジタル | GPIO |
| 11 | DIO_12 | デジタル | GPIO 高速駆動能力 |
| 12 | DIO_11 | デジタル | GPIO |
| 13 | DIO_8 | デジタル | GPIO |
| 14 | GND | 固定ピン | GND に接続する |
| 15 | GND | 固定ピン | GND に接続する |
| 16 | VDD | パワー | 1.8Vから3.8Vのメインチップ供給 |
詳細については www.rf-products.com をご覧ください.
