商品の詳細:
|
| チップセット: | BlueNRG 232 | サイズ: | 12.5*18.5*2.6mm |
|---|---|---|---|
| 抜け目がない/RAM: | 256KB/24KB | TX力: | 8dBm |
| 現在のTX: | 15.1mA | Rxの感受性: | -88dBm |
| RXの流れ: | 7.7mA | 睡眠の消費電流: | 1μA |
| 入力/出力: | 15 | 議定書: | BLE5及び網 |
| アンテナ: | PCBのアンテナ | 範囲: | 100m |
| 頻度: | 2.4GHZ | ||
| ハイライト: | BLUENRG 2 STモジュール,無線BLE232SA-A STモジュール,8dBm BLEの網モジュール |
||

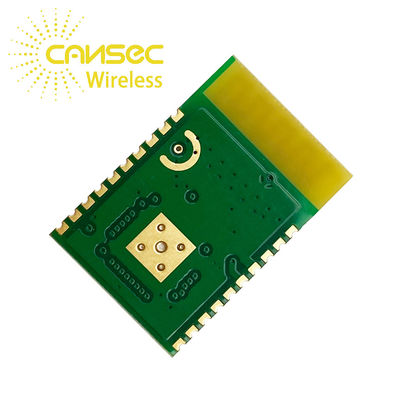

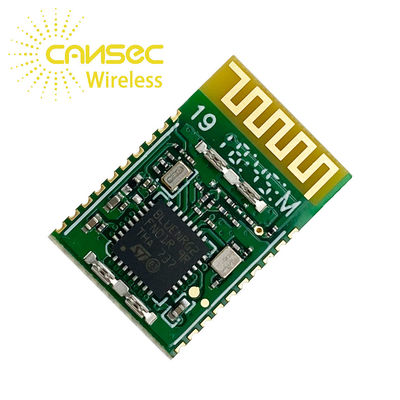

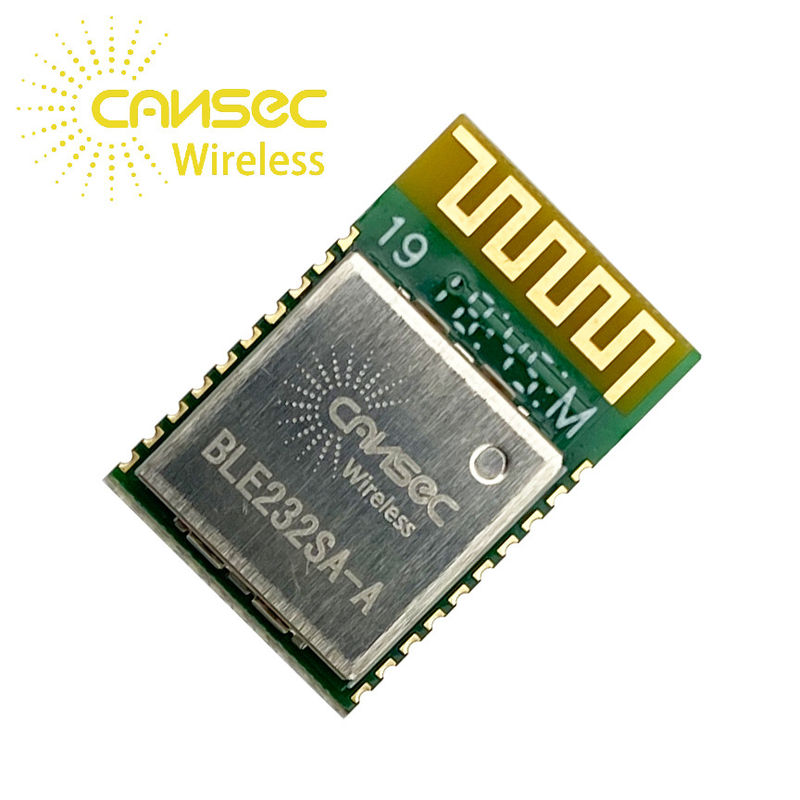

ローパワーBluetoothモジュールの安価無線Ble232SA-A St Bluenrg-2無線モジュール
|
変数
|
分
|
タイプ
|
最高
|
単位
|
|
|
操作の電圧
|
1.7
|
-
|
3.6
|
V
|
|
|
操作の温度
|
-30
|
-
|
85
|
°C
|
|
|
消費電流
|
残り
|
-
|
5
|
-
|
mA
|
|
スタンバイ
|
-
|
500
|
-
|
mA
|
|
|
送信しなさいモード（8dBm）を
|
-
|
15.1
|
-
|
mA
|
|
|
TX力
|
-
|
-
|
8
|
dBm
|
|
|
RXの感受性
|
-
|
-
|
-88
|
dBm
|
|
Bluetoothローパワー モジュール低価格の無線Ble232SA-A St Bluenrg-2無線モジュール
記述
BLE232SA/UAシリーズ モジュールはSTの会社のBlueNRG-2に基づいて設計されている。BlueNRG-2はBluetoothの指定と迎合的な非常に低い電力のBluetoothの低負荷（BLE5.0）の単モードシステム破片である。
BlueNRG-2は賞獲得のBlueNRGのネットワーク プロセッサの特徴を拡張し、連続したユーザーのアプリケーション コードのための埋め込まれた皮質M0の使用法を可能にする。
BlueNRG-2は保持（2つの12kB銀行）の静的なランダム アクセス メモリのフラッシュ・メモリ、24 kbおよびSPI、UARTのI2Cの標準的な通信用インタフェースペリフェラルのプログラムの256kBを含んでいる。それはまた多機能のタイマー、番犬、RTCおよびDMAコントローラーを特色にする。
ADCはアナログ センサーによってインターフェイスと統合された電池のモニターの測定を読むために利用できる。デジタル フィルターはPDMの流れを処理するために利用できる。
BlueNRG-2はBlueNRGのラジオとして同じ優秀なRFの性能を提供し、統合された高性能DC/DCのコンバーターは同じ超低い力の特徴を保ちが、BlueNRG-2はBlueNRGの休眠モードの消費電流を改良し適用の電池の一生の間になお一層の増加を許可する。
マスターの、奴隷および多数の同時役割
LEのデータ パケットの長さ延長
-30 85 °Cへの°C
（アンテナ コネクターで）
8.3 mA TX現在（@ -2 dBm、V） 3.0
15.34 µA （広告間隔1000氏）、1年の、8か月、230のmAh電池（CR2032）との19日
7.059 µA （関係間隔1000氏）、3年の、10か月、230mAhbattery （CR2032）の12日
ノートA:BLE5.0のllの特徴は現在支えられないが、それはBLE5.0を助けてほとんどの費用性能の破片である。
| パッドNumbe |
名前 |
Pinのタイプ |
記述 |
| 1 | RESET_N | 私 | システム・リセット |
|
2 |
DIO13 |
OD | GPI 13 |
| 私 | UART_CTS | ||
| 入力/出力 | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| 入力/出力 | I2C1_CLK | ||
| 4 | GND | 地上Pin | GNDに接続しなさい |
| 5 | VCC | 力 | 電池の電圧入力 |
|
6 |
DIO11 |
入力/出力 | 一般目的のデジタル入力/出力 |
| 私 | UART_RXD | ||
| 入力/出力 | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
入力/出力 | 一般目的のデジタル入力/出力 |
| 私 | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
8 |
DIO9 |
入力/出力 | 一般目的のデジタル入力/出力 |
| 私 | SWCLK | ||
| 私 | SPI_IN | ||
| O | XO16/32M | ||
|
9 |
DIO8 |
入力/出力 | 一般目的のデジタル入力/出力 |
| O | UART_TXD | ||
| 入力/出力 | SPI_CLK | ||
| 私 | PDM_DATA |
|
10 |
DIO7/BOOT |
入力/出力 |
ブート・ローダ ピン 一般目的のデジタル |
| 私 | UART_CTS | ||
| 入力/出力 | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
入力/出力 | 一般目的のデジタル入力/出力 |
| O | UART_RTS | ||
| 入力/出力 | I2C2_CLK | ||
| 私 | PDM_DATA | ||
|
12 |
DIO5 |
入力/出力 | 一般目的のデジタル入力/出力 |
| O | UART_TXD | ||
| 入力/出力 | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
入力/出力 | 一般目的のデジタル入力/出力 |
| 私 | UART_RXD | ||
| 入力/出力 | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
入力/出力 | 一般目的のデジタル入力/出力 |
| O | PWM1 | ||
| 私 | SPI_IN | ||
|
15 |
DIO2 |
入力/出力 | 一般目的のデジタル入力/出力 |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK | ||
|
16 |
DIO1 |
入力/出力 | 一般目的のデジタル入力/出力 |
| O | UART_RTS | ||
| 入力/出力 | SPI_CS1 | ||
| 私 | PDM_DATA | ||
|
17 |
DIO0 |
入力/出力 | 一般目的のデジタル入力/出力 |
| 私 | UART_CTS | ||
| 入力/出力 | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
入力/出力 | デジタル アナログ出力一般目的 |
| 入力/出力 | I2C1_CLK | ||
| 入力/出力 | SPI_CLK | ||
| 19 | ADC1 | 私 | ADCは1つを入れた |
| 20 | ADC2 | 私 | ADCは2つを入れた |
