商品の詳細:
|
| チップセット: | Semtech SX1268 | サイズ: | 24.3*17*3.4mm |
|---|---|---|---|
| 実用温度: | -20 ~+85℃ | 作動の電圧: | 1.8-3.7V |
| TX力: | 20dBm | Rxの感受性: | -148dBm |
| 睡眠の消費電流: | 1.5μA | 適用: | 記号論理学/リモート・コントロール スマートなメートル/サプライ チェーン |
| 働く頻度: | 434または470MHz | 発振器: | TCXOの水晶か規則的な水晶 |
| ハイライト: | 433mhz Loraモジュール,SX1268 STモジュール,20dBm 433Mhz Loraモジュール |
||
LoRaのスペクトラム拡散SX1268長距離433MHz無線モジュールの小型の低い電力の消費の無線モジュール
LoRaのスペクトラム拡散SX1268長距離433MHz無線モジュールの小型の低い電力の消費の無線モジュール

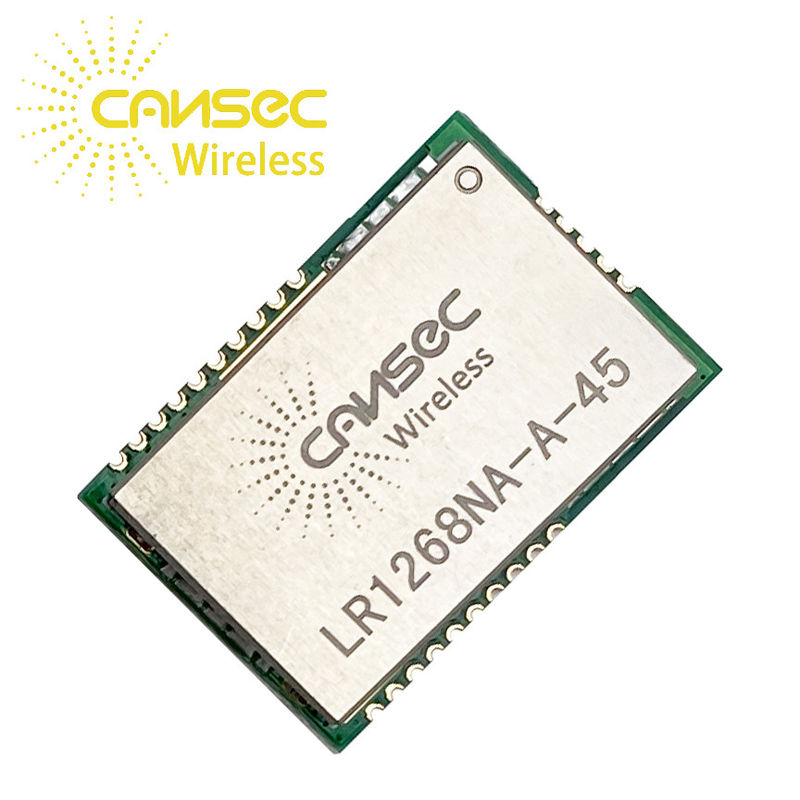

LR1268モジュールはSX1268に基づいて設計されている。SX1268副GHzのラジオのトランシーバーは長距離無線適用にとって理想的である。これらの装置は遺産の使用場合のLPWANの使用場合のためのLoRa®調節そして（G） FSK調節を支える。装置は非常に構成可能LoRaWAN®の全体的な標準的なか専有議定書を利用する異なったアプリケ−ション使用要件を満たすためにである。
装置はLoRa Alliance™によって解放されるLoRaWANの指定の物理層の条件に従うように設計されている。
ラジオは中国の法的な要求事項およびETSI EN 300 220を含むがそれに限定されず無線の規則の承諾を目標とするシステムのために適している（434のMHz）。410のMHzからの810のMHzへの連続的な頻度適用範囲は490そして780のMHz中国のローパワー短距離装置バンドのサポートを可能にする。
適用
特徴
- LoRaおよびFSKの変復調装置
- 170 dB最高リンク予算
- 広供給の電圧:VBAT:3.6Vへの1.8
- RFは+21までdBmを出力した
- プログラム可能なビット・レートの62.5キロビット/秒LoRaおよび300キロビット/秒までFSK
- 統合されたDC-DCのコンバーターおよびLDO
- 高い感受性:-148 dBmに
- 1つのMHzのオフセットで免除を妨げる88 dB
- LoRaモードの19 dBのCo-channelの拒絶
- 61のHzの決断の十分に統合されたシンセサイザ
- FSK、GFSK、MSK、GMSKおよびLoRa調節
- クロック修復のための作り付けのかまれたシンクロナイザー
- 超高速AFCの自動チャネル活動の検出（CAD）
- 規則的な水晶およびTXCOの水晶は任意である
- 序文の検出
- パッケージおよび作動条件:
容易なアセンブリのための3.4 mmピッチ、17 mm×24.3mmのスタンプのパッケージおよび低価格PCBの設計
- 実用温度範囲:-20℃への+70℃
| パッド数 | 名前 | Pinのタイプ | 記述 |
| 1-12 | GND | 地上Pin | GNDに接続しなさい |
| 13 | VDD | 力 | 3.7V主要な破片の供給への1.8V |
| 14 | DIO1 | 入力/出力 | 多目的デジタルIO |
| 15 | 使用中 | O | 使用中の表示器 |
| 16 | NRESET | 私 | 調整の制動機入力 |
| 17 | 味噌 | O | SPIの奴隷の出力 |
| 18 | MOSI | 私 | SPIの奴隷の入力 |
| 19 | SCK | 私 | SPIの時計 |
| 20 | NSS | 私 | 選り抜きSPIの奴隷 |
| 21 | GND | 地上Pin | GNDに接続しなさい |
| 22 | GND | 地上Pin | GNDに接続しなさい |
| 23 | RF_OUT | O | RFの送信機の出力 |
| 24 | GND | 地上Pin | GNDに接続しなさい |
| 25 | GND | 地上Pin | GNDに接続しなさい |
