商品の詳細:
|
| チップセット: | Semtech著SX1268 | サイズ: | 24.3*17*3.4mm |
|---|---|---|---|
| 実用温度: | -20 ~+85℃ | 作動の電圧: | 1.8-3.7V |
| TX力: | 20dBm | Rxの感受性: | -148dBm |
| 睡眠の消費電流: | 1.5μA | 環境を使用して下さい: | スマートな都市、企業のオートメーションおよびメートル |
| 頻度: | 434/470MHz | 最大射程: | 3km |
| ハイライト: | SX1268 433mhz Rfの送信機の受信機の無線モジュール,LoRaはスペクトラム拡散SX1268を,20dBm 433mhz Rfの送信機の受信機の無線モジュール |
||

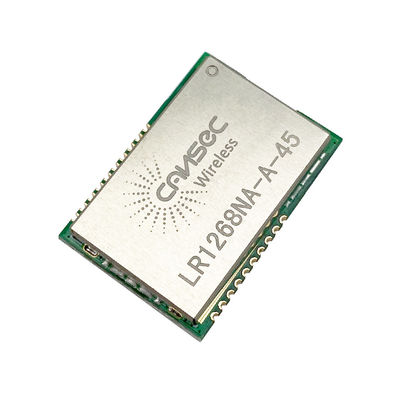

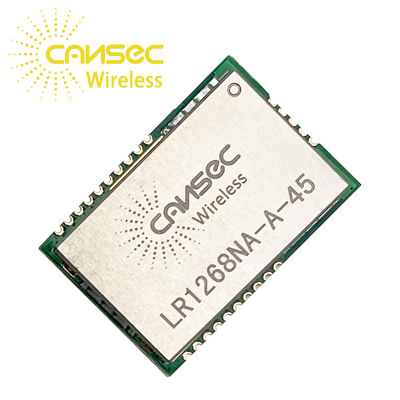

LoRaのスペクトラム拡散SX1268長距離433MHz無線モジュールの小型の低い電力の消費の無線モジュール
LoRaのスペクトラム拡散SX1268長距離433MHz無線モジュールの小型の低い電力の消費の無線モジュール
LR1268モジュールはSX1268に基づいて設計されている。SX1268副GHzのラジオのトランシーバーは長距離無線適用にとって理想的である。これらの装置は遺産の使用場合のLPWANの使用場合のためのLoRa®調節そして（G） FSK調節を支える。装置は非常に構成可能LoRaWAN®の全体的な標準的なか専有議定書を利用する異なったアプリケ−ション使用要件を満たすためにである。
装置はLoRa Alliance™によって解放されるLoRaWANの指定の物理層の条件に従うように設計されている。
ラジオは中国の法的な要求事項およびETSI EN 300 220を含むがそれに限定されず無線の規則の承諾を目標とするシステムのために適している（434のMHz）。410のMHzからの810のMHzへの連続的な頻度適用範囲は490そして780のMHz中国のローパワー短距離装置バンドのサポートを可能にする。
| パッド数 | 名前 | Pinのタイプ | 記述 |
| 1-12 | GND | 地上Pin | GNDに接続しなさい |
| 13 | VDD | 力 | 3.7V主要な破片の供給への1.8V |
| 14 | DIO1 | 入力/出力 | 多目的デジタルIO |
| 15 | 使用中 | O | 使用中の表示器 |
| 16 | NRESET | 私 | 調整の制動機入力 |
| 17 | 味噌 | O | SPIの奴隷の出力 |
| 18 | MOSI | 私 | SPIの奴隷の入力 |
| 19 | SCK | 私 | SPIの時計 |
| 20 | NSS | 私 | 選り抜きSPIの奴隷 |
| 21 | GND | 地上Pin | GNDに接続しなさい |
| 22 | GND | 地上Pin | GNDに接続しなさい |
| 23 | RF_OUT | O | RFの送信機の出力 |
| 24 | GND | 地上Pin | GNDに接続しなさい |
| 25 | GND | 地上Pin | GNDに接続しなさい |
