商品の詳細:
|
| サイズ: | 18.2*26.7*2.8mm | TX力: | 17dBm |
|---|---|---|---|
| Rxの感受性: | -95dbm | 現在のTX: | 286mA |
| RXの流れ: | 74mA | スタンバイの流れ: | 1uA |
| アンテナ タイプ: | PCBのアンテナかIPEXのコネクター | チップセット: | テキサス・インスツルメント著CC3220S |
| 議定書: | Wi-Fi IPV4/IPV6 | 範囲: | 190M |
| ハイライト: | チタニウムCC3220 IoT Wifiモジュール,OEM Cansec TA3220SSA-F,IPV4 IPV6 IoT Wifiモジュール |
||
|
パッケージ。Pin |
Pinの別名 |
使用 |
目覚し源として選びなさい |
設定。付加的。アナログのMux |
JTAGのMuxed |
発掘。Pin Muxの設定。Reg. |
発掘。Pin Muxの設定。 モード価値 |
信号の名前 |
信号の記述 |
信号の方向 |
| 1 | RFの出口 | RFの出口 | N/A | N/A | N/A | N/A | N/A | N/A | CC3220NA-Fのため | N/A |
| 2 | GND | GND | N/A | N/A | N/A | N/A | N/A | GND | 地面を接続しなさい | N/A |
| 3（7） | ANTSEL1 | Oだけ | いいえ |
必要なユーザーの設定 |
いいえ | GPIO_PAD_ CONFIG_26 （0x4402 E108） | 0 | ANTSEL1 （3） | アンテナ選択制御 | O |
| 4（7） | ANTSEL2 | Oだけ | いいえ |
必要なユーザーの設定 |
いいえ | GPIO_PAD_ CONFIG_27 （0x4402 E10C） | 0 | ANTSEL2 （3） | アンテナ選択制御 | O |
| 5 | nRESET | 全体的な調整 | N/A | N/A | N/A | N/A | N/A | nRESET | マスタ・チップの調整。活動的な低速。内部懸垂 | N/A |
| 6（4） | SOP2 | Oだけ | いいえ | いいえ | いいえ |
GPIO_PAD_ CONFIG_ 25 （0x4402 E104） |
0 | GPIO25 | GPIO | O |
| 9 | GT_PWM02 | Pulse-widthはO/Pを調整した | O | |||||||
| 2 | McAFSX | I2S可聴周波左舷フレームの同時性 | O | |||||||
| （5）を見なさい | TCXO_EN | 任意外的な40 MHz TCXOに可能にしなさい |
O |
|||||||
| （6）を見なさい | SOP2 | 感覚力2 | 私 |
完全なSpecのために、私達のモジュールのデータ用紙を参照しなさい

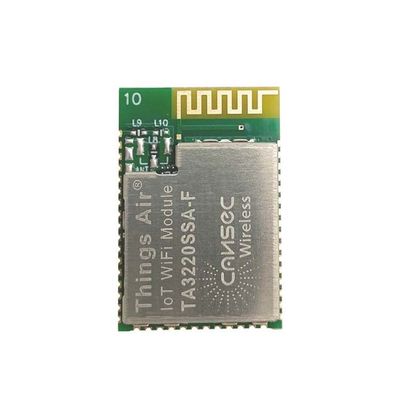

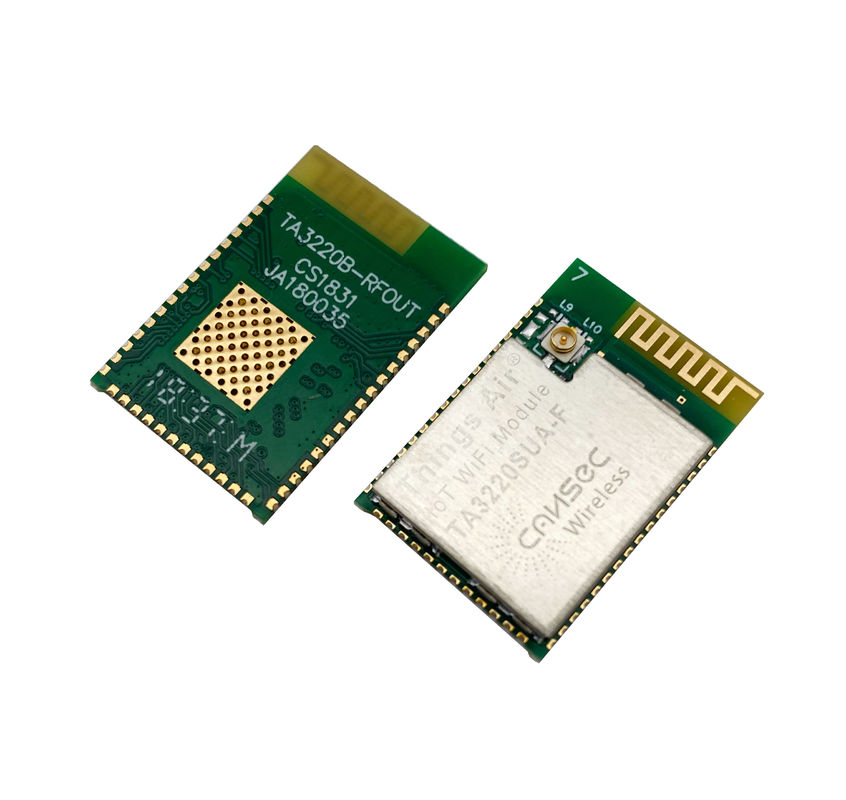

高く抜け目がない容量RfのトランシーバーのWifiのスイッチ・モジュールのIoTの解決OEM Cansec TA3220SSA-FのチタニウムCC3220 Wifiモジュール
| モード | 変数 | 条件 | タイプ | 単位 |
| MCUの能動態 | TX Currnet | 1DSSS | 286 | mA |
| 6OFDM | 255 | |||
| 54OFDM | 232 | |||
| Rxの流れ | 1DSSS | 74 | ||
| 6OFDM | 74 | |||
| MCUの睡眠 | TX Currnet | 1DSSS | 282 | |
| 6OFDM | 251 | |||
| 54OFDM | 228 | |||
| Rxの流れ | 1DSSS | 70 | ||
| 6OFDM | 70 | |||
| MCU LPDS | TX Currnet | 1DSSS | 266 | |
| 6OFDM | 242 | |||
| 54OFDM | 1V7 | |||
| Rxの流れ | 1DSSS | 53 | ||
| 6OFDM | 53 | |||
| ピーク口径測定の流れ | VBAT=3.3V | 450 | ||
| VBAT=2.3V | 670 | |||
